냉동기와 지열히트펌프 등 냉온수순환배관에 물의 흐름을 감지하기 위하여 플로우스위치나 차압센서를 사용하고 있습니다.
아직도 전자식 차압센서보다는 아래의 사진과 같은 기계식 플로우스위치를 많이 사용하고 있는데, 현장에서 성능점검을 하면서 느끼는 점은 작동 상태가 조잡하고 결로로 인해 잦은 고장의 원인이 되고 있는 기계식 플로우스위치는 냉동기쪽에서는 퇴출시키는 것이 필요하겠다는 생각입니다.
특히 작동이 조잡하고 유량이 조금만 줄어들면 접점이 붙었다가 떨어졌다를 반복하면서 잦은 알람을 발생시키기 때문에 냉수순환펌프의 인버터 회전수를 낮추지 못하게 하는 요인이 되고도 있습니다.
전자식 차압센서도 너무 민감해서 잦은 알람을 발생시키는 경우가 종종 있기는한데, 가급적이면 전자식 차압센서가 좀 더 낫지 않을까 싶습니다. 불가피하게 플로우스위치를 사용한다면 기계식보다는 전자식 플로우스위치를 사용한다면 결로에 의한 접촉 불량이나 오작동은 조금 줄일 수 있지 않을까 싶습니다.

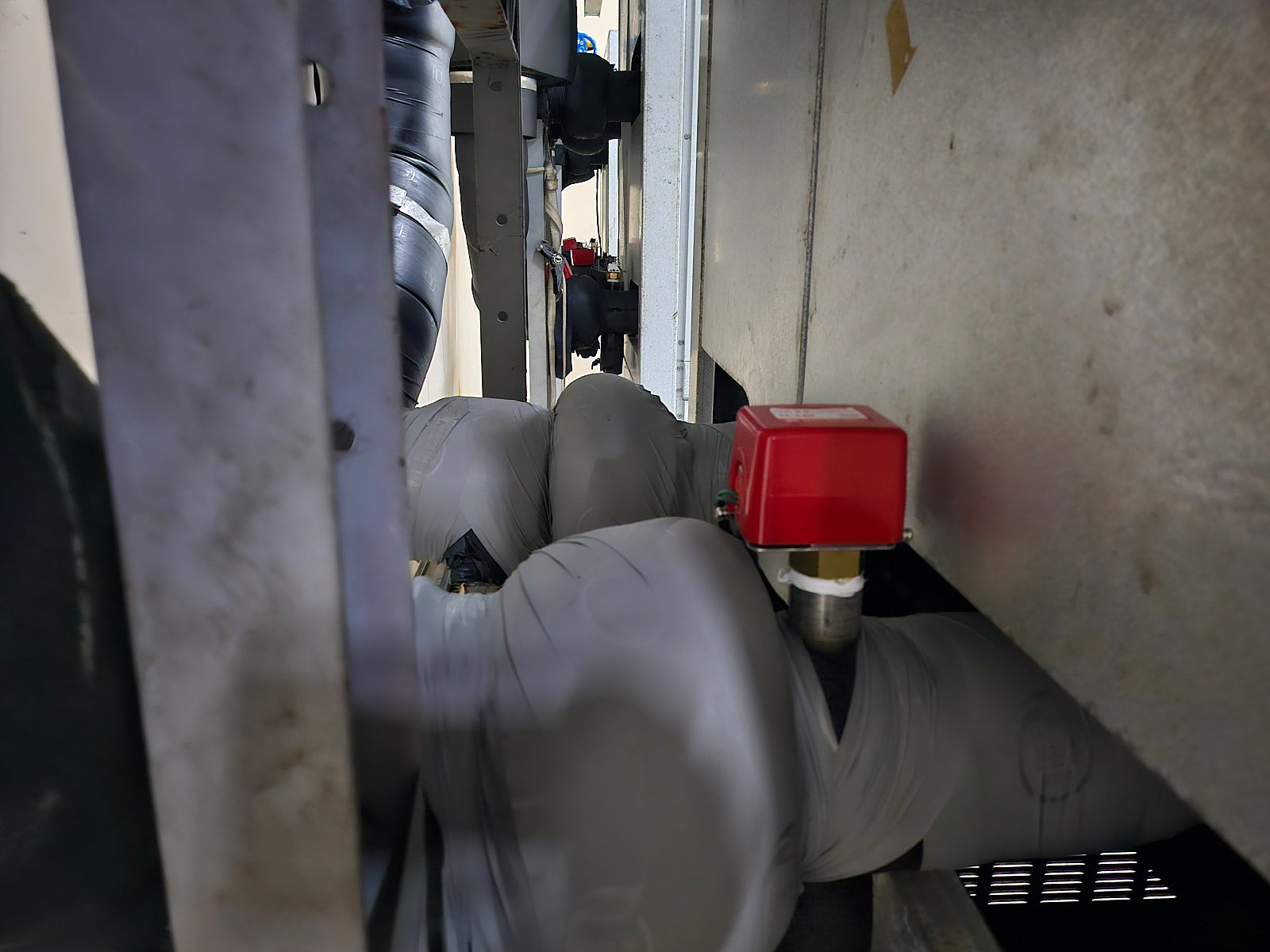

<기계식 플로우스위치>
<결로가 생겨서 뚜껑을 열어놓고 사용하는 사례>

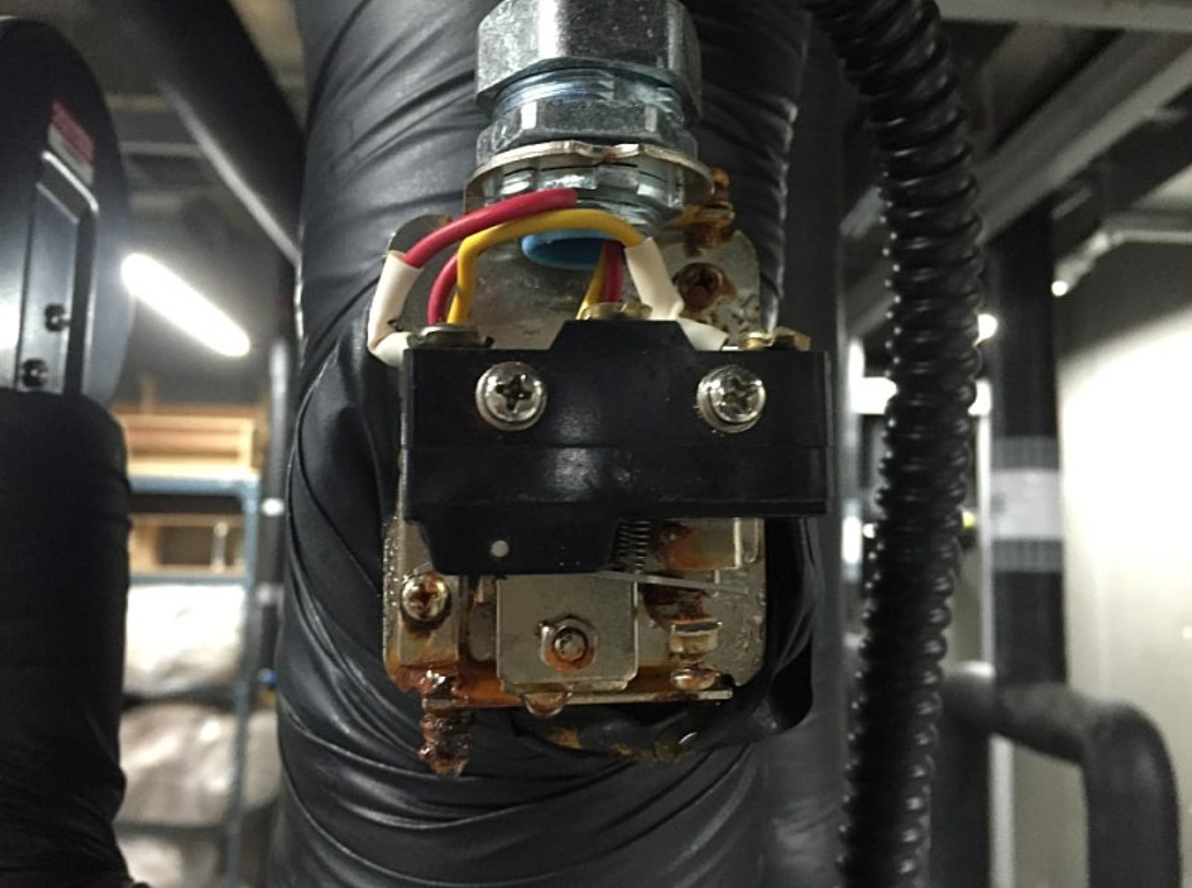

<기계식 플로우스위치에 결로가 발생한 사례>

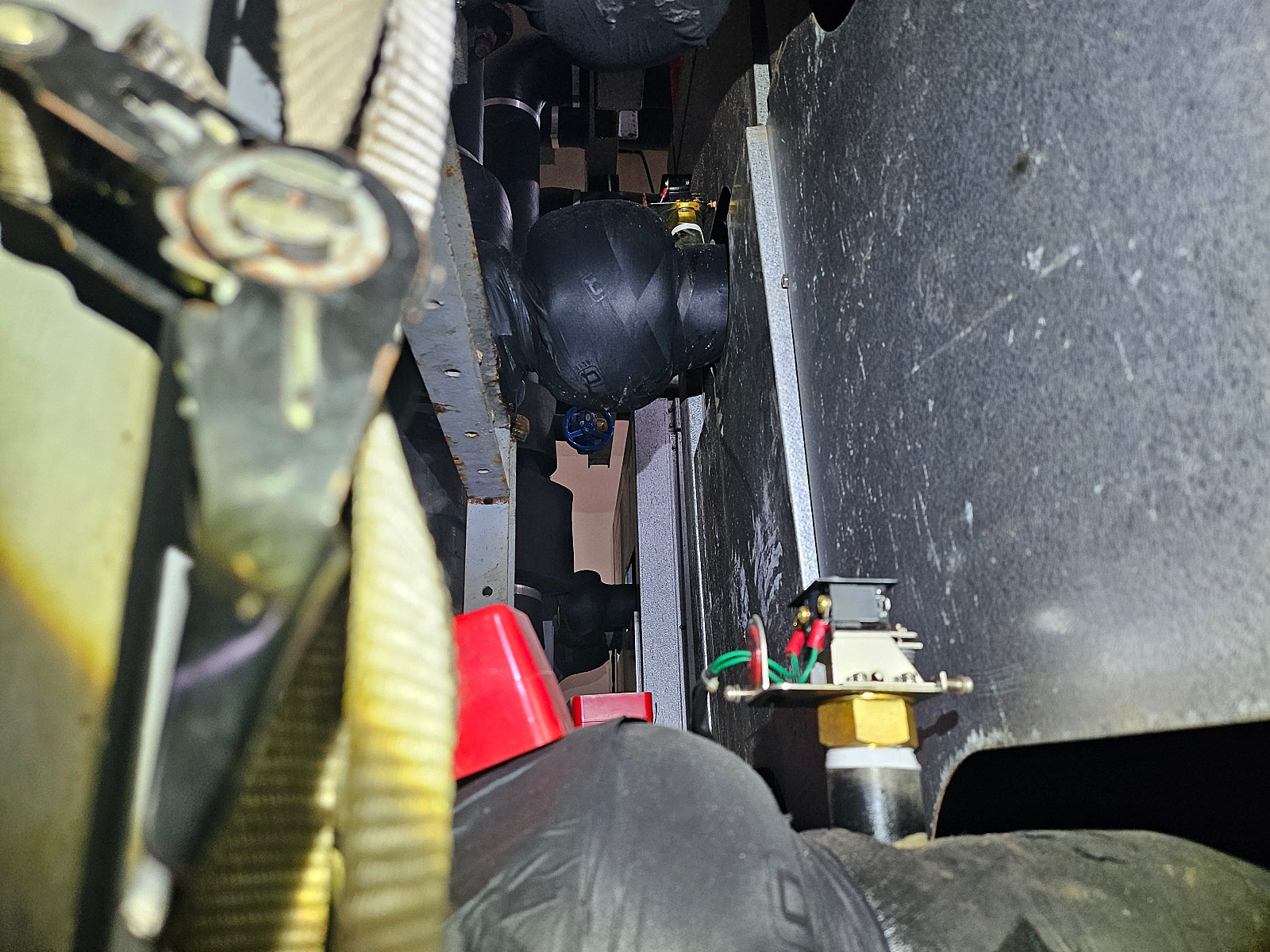

<인버터로 제어되는 순환펌프의 유량이 조금 줄어들었을 때 접촉을 반복하고 있는 플로우스위치>

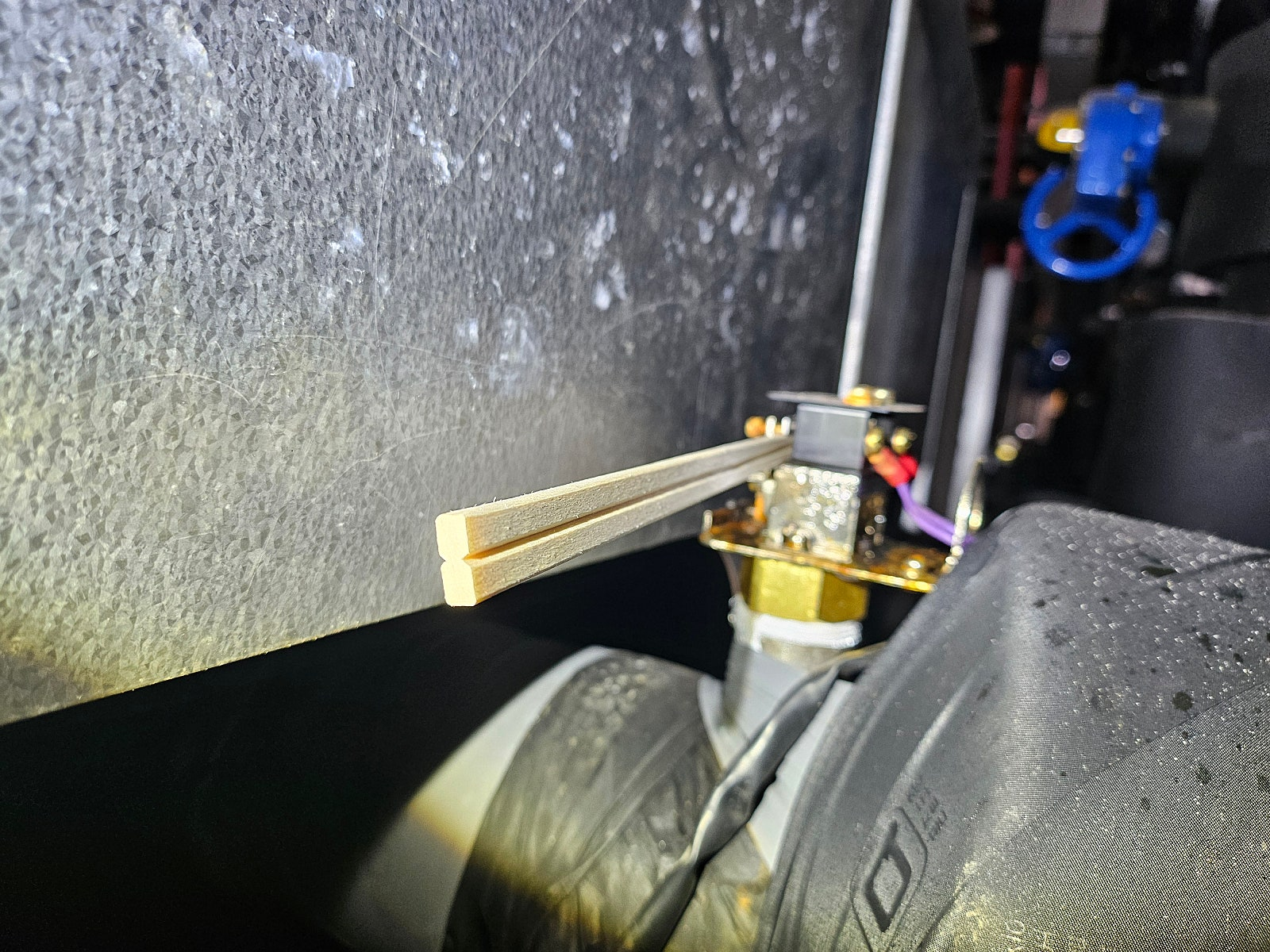

<반복적인 접촉에 의한 잦은 알람이 발생하여 접촉단자에 젓가락을 끼어넣어 플로우스위치를 무력화시켜 버린 상태>

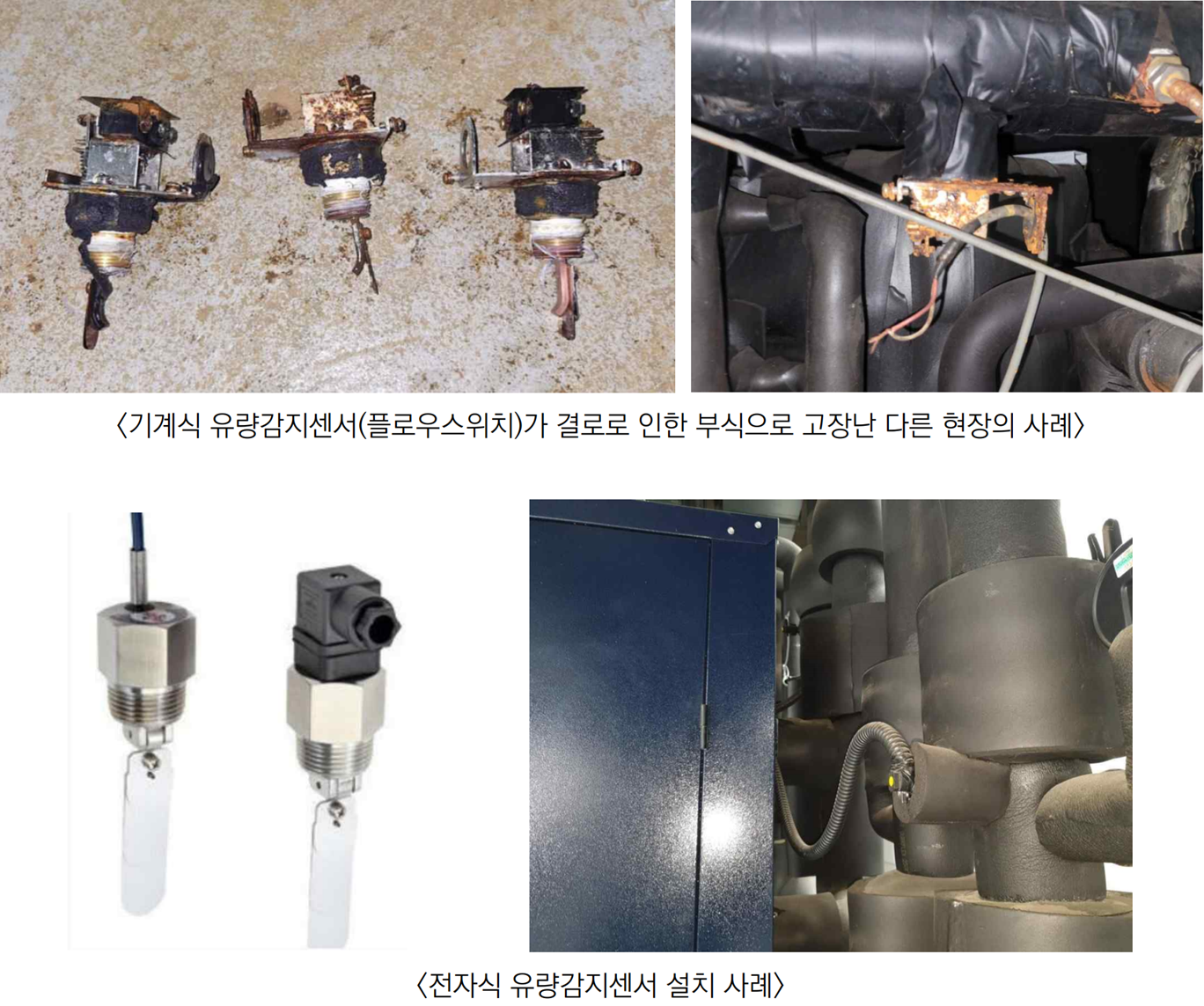

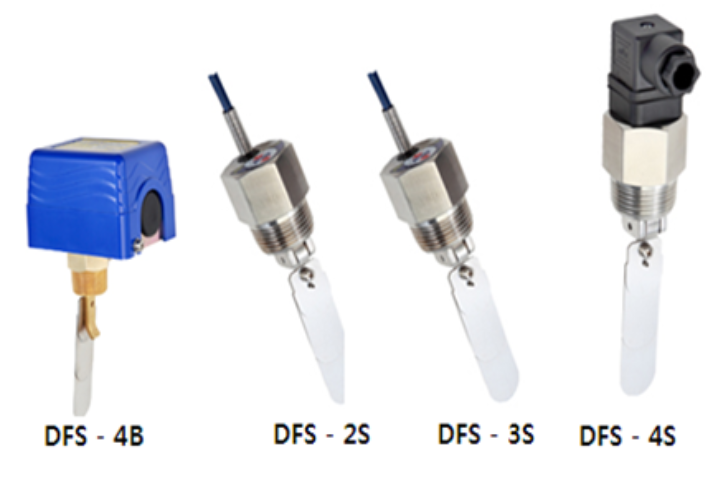

냉동기나 지열히트펌프에 플로우스위치를 사용할 경우 가급적 오른쪽편의 전자식 플로우센서를 설치하고 노출부분까지도 보온하여 결로로 인한 오작동이나 고장을 최소화시키는 것이 바람직할 것으로 보임 (전자식 차압센서를 사용한다면 더 좋겠죠)
