(기계설비 성능점검 개선 제안사례) 온수보일러와 급탕탱크의 연결 방식 개선 권장 : 푸른기술

(1) 현황

온수보일러와 급탕탱크(저탕탱크)가 현재 아래의 그림과 같이 연결되어 있으나, 대류펌프의 용량(유량)이 작아 급탕 동시사용량이 많을 경우 온수보일러에서 충분한 양의 급탕 공급이 어려울 수 있고 이로 인해 일시적으로 낮은 온도의 급탕 공급 등 급탕 온도의 헌팅현상이 발생될 우려가 있음
또한 현재와 같은 급수 연결방식은 가열되지 않은 급수가 급탕탱크로 바로 공급되어서 급탕탱크 내 급탕의 온도를 1차적으로 낮추게 되고, 경우에 따라서는 위생기구 쪽으로 낮은 온도의 급탕이 바로 공급되게 할 우려가 있어 개선이 필요함

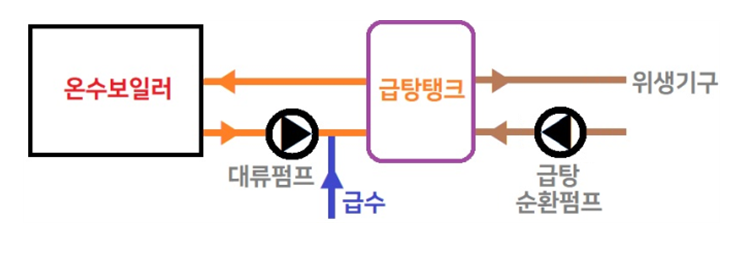

<현재의 급탕탱크, 보일러, 급탕용 펌프 연결 방식 및 유량>

※ 각 급탕탱크에 연결된 급수의 공급량은 위생기구에서 사용하는 급탕 사용량과 같음

※ (참고) 업무용 건물의 세면기 수전 1개의 급탕 사용량 설계 기준 : 0.383 lpm (60℃ 기준)

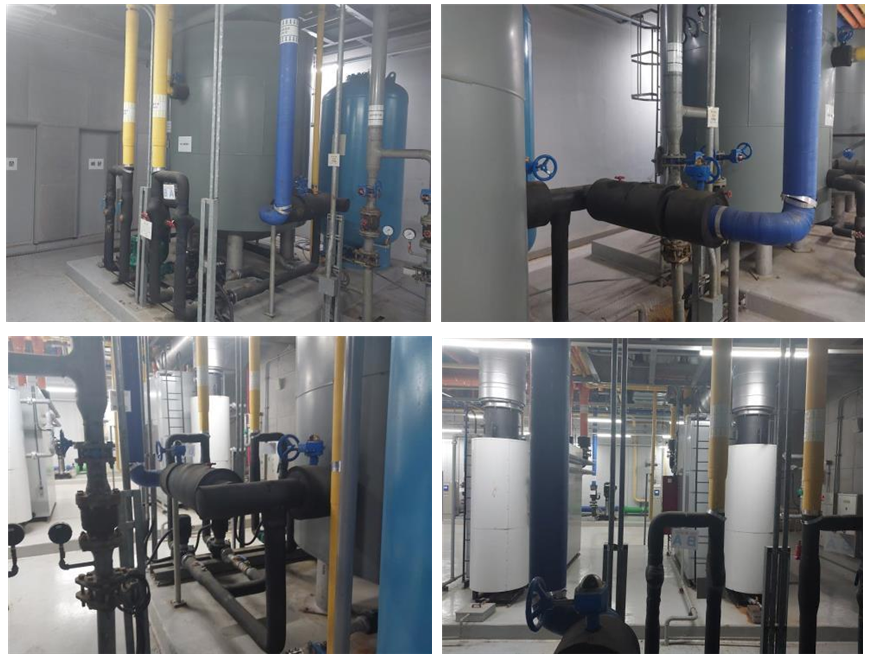

<온수보일러와 저탕탱크의 연결 상태>

(2) 개선 및 권장 사항

급탕탱크와 온수보일러가 대류펌프로 연결되는 방식을 아래와 같이 온수보일러의 출구쪽에 급탕탱크가 위치하도록 직접 연결방식으로 변경하면 적정하게 가열된 급수가 급탕탱크로 공급되어 온도 헌팅현상이 근본적으로 개선될 수 있으며,
소용량의 대류펌프의 불필요한 설치에 따른 급탕 공급 유량 부족 문제나 펌프의 이중 설치에 따른 동력 손실도 절감할 수 있을 것으로 기대됨

<온수보일러와 급탕탱크의 배관 연결 개선 제안방안>
