(기계설비 성능점검 개선 제안사례) 냉동기 응축기 열교환 상태 점검 및 세관작업 검토 : 푸른기술

(1) 현황

이번 성능점검 냉동기의 냉매 압력을 확인한 결과 응축기의 경우 냉매의 응축온도와 냉각수의 토출온도의 차이가 커서 응축기 내부의 전열코일에서 열교환이 원활하지 않은 것으로 판단됨
장비 제어패널의 알람 이력을 확인해 본 결과 응축기 고압이나 고온 이상도 자주 발생하고 있음
성능점검 당시 냉방부하가 크지 않아 압축기 베인의 개도율이 낮은 수준이었고, 냉각수의 온도도 30℃ 미만으로 양호하게 공급되고 있는 상태였으며, 냉각수의 순환유량도 냉동기의 용량에 비하여 적정 수준 이상으로 잘 순환되고 있는 상황이었음

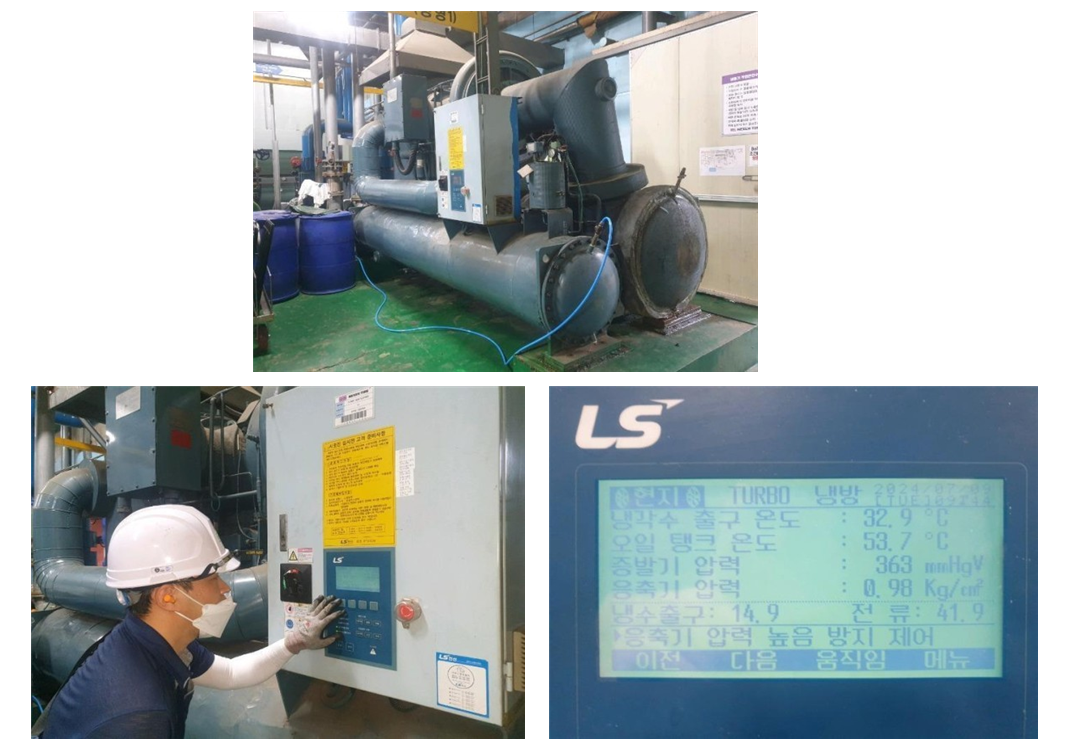

※ 냉각수의 경우 냉매와 냉각수의 열교환 온도차가 14.7 ℃로 큰 상태임

: 응축기(냉매) 온도 = 0.98 kg/㎠ = 47.6 ℃, 냉각수 출구 온도 32.9 ℃

<냉동기 운전 상태 점검>

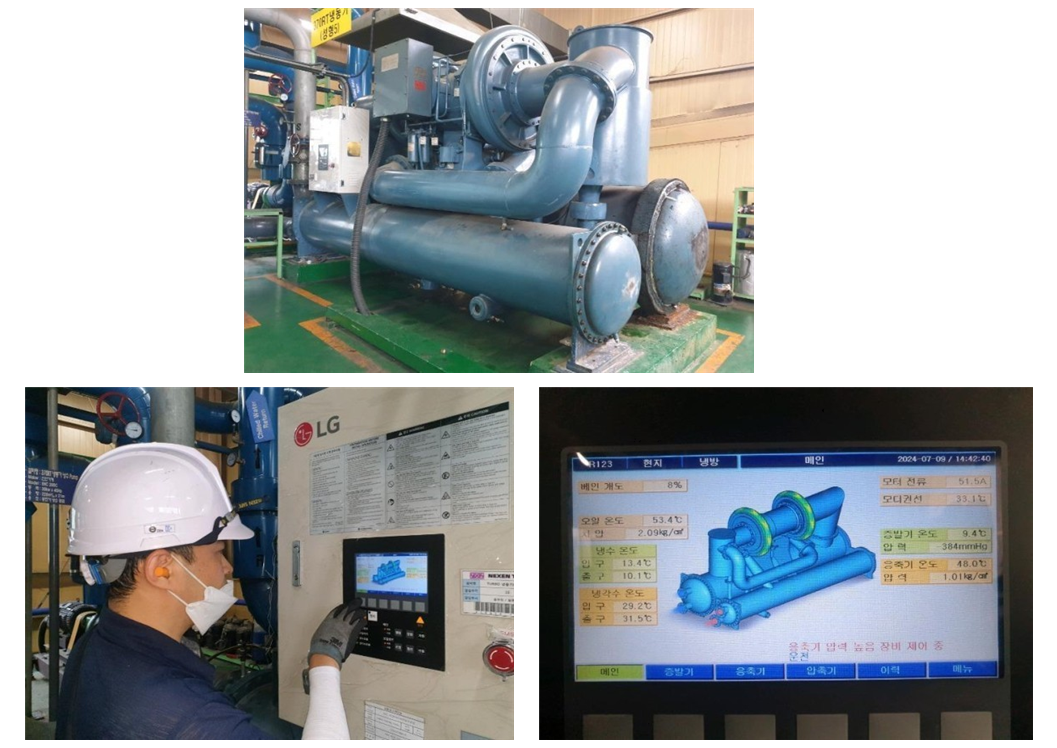

※ 냉각수의 경우 냉매와 냉각수의 열교환 온도차가 16.5 ℃로 큰 상태임

: 응축기(냉매) 온도 = 48 ℃, 냉각수 출구 온도 31.5 ℃

<냉동기 운전 상태 점검>

(2) 개선 및 권장 사항

성능점검 당시의 상태에서는 응축기 내부의 코일(전열관)에 스케일이나 이물질이 부착되어 열교환이 원할하게 이루어지지 않고 있는 것으로 판단되며,
특히 냉각수의 보충수로 지하수를 사용하고 있는 상태에서 냉각수의 수질도 다소 혼탁한 상태인 것으로 판단되므로 매년 세관작업을 진행해 주는 것이 좋겠음
세관 작업 이외의 부분은 냉동기의 냉매 흐름 제어나 압축기와 흡입베인상의 문제일 수 있으므로 냉동기 업체의 점검과 의견을 받아보는 것이 좋을 듯함
