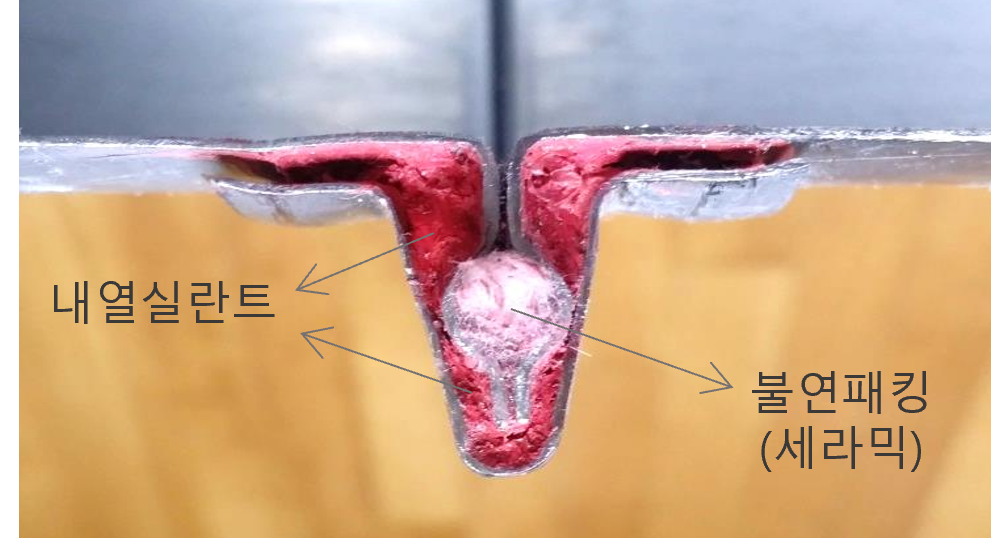

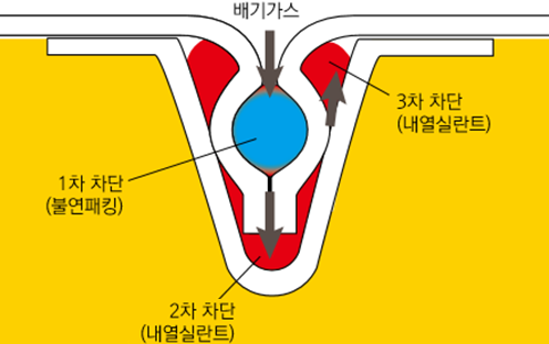

플랜지가 불연 패킹과 내열 실란트의 3중 차단 구조로 되어 있어, 기존의 연도보다 월등히 높은 기밀 성능을 발휘합니다.

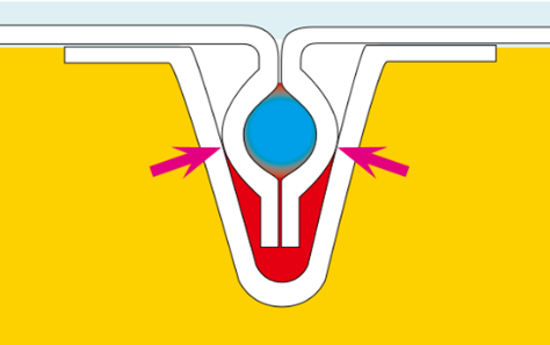

✅ 플랜지에서의 강한 체결력과 강도

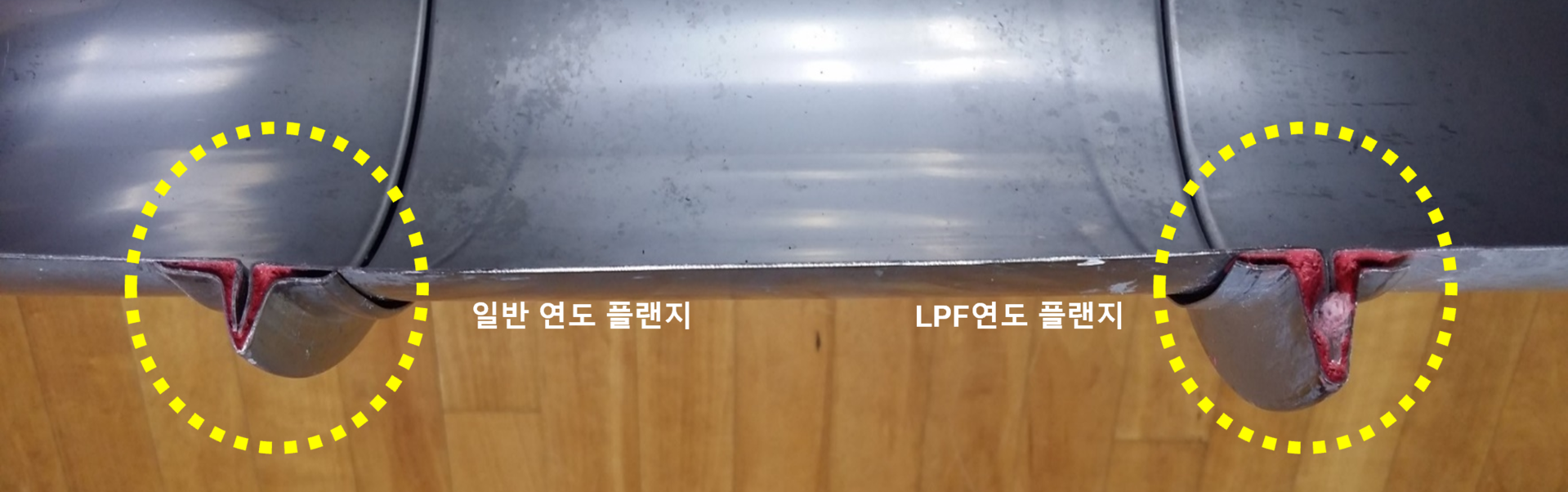

플랜지 중간에 형성된 홈으로 인해 플랜지의 강도가 훨씬 강해지고, 기존 연도보다 두께가 적은 강판으로 제작하더라도 연도의 변형이 적고, 튼튼합니다. 또한, V-밴드 체결 시 플랜지 중간의 돌출 부분을 강하게 압착하면서 조여지므로 플랜지 체결력이 향상됩니다.

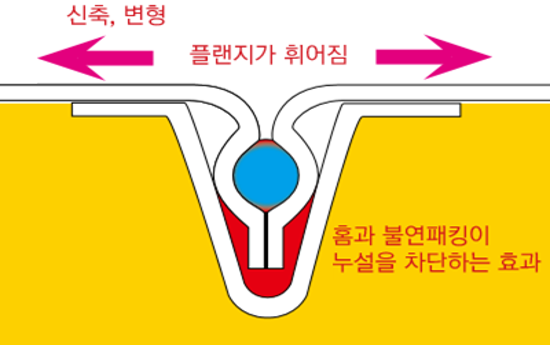

✅ 연도의 신축·팽창에도 잘 견딥니다
온도에 의한 신축·팽창이 발생하더라도, 플랜지 중간의 홈이 이를 흡수하거나, 단절시켜주는 역할을 해 쉽게 누설이 발생하지 않습니다.

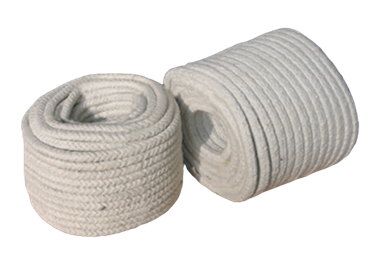

불연 세라믹 패킹
불연 세라믹 패킹

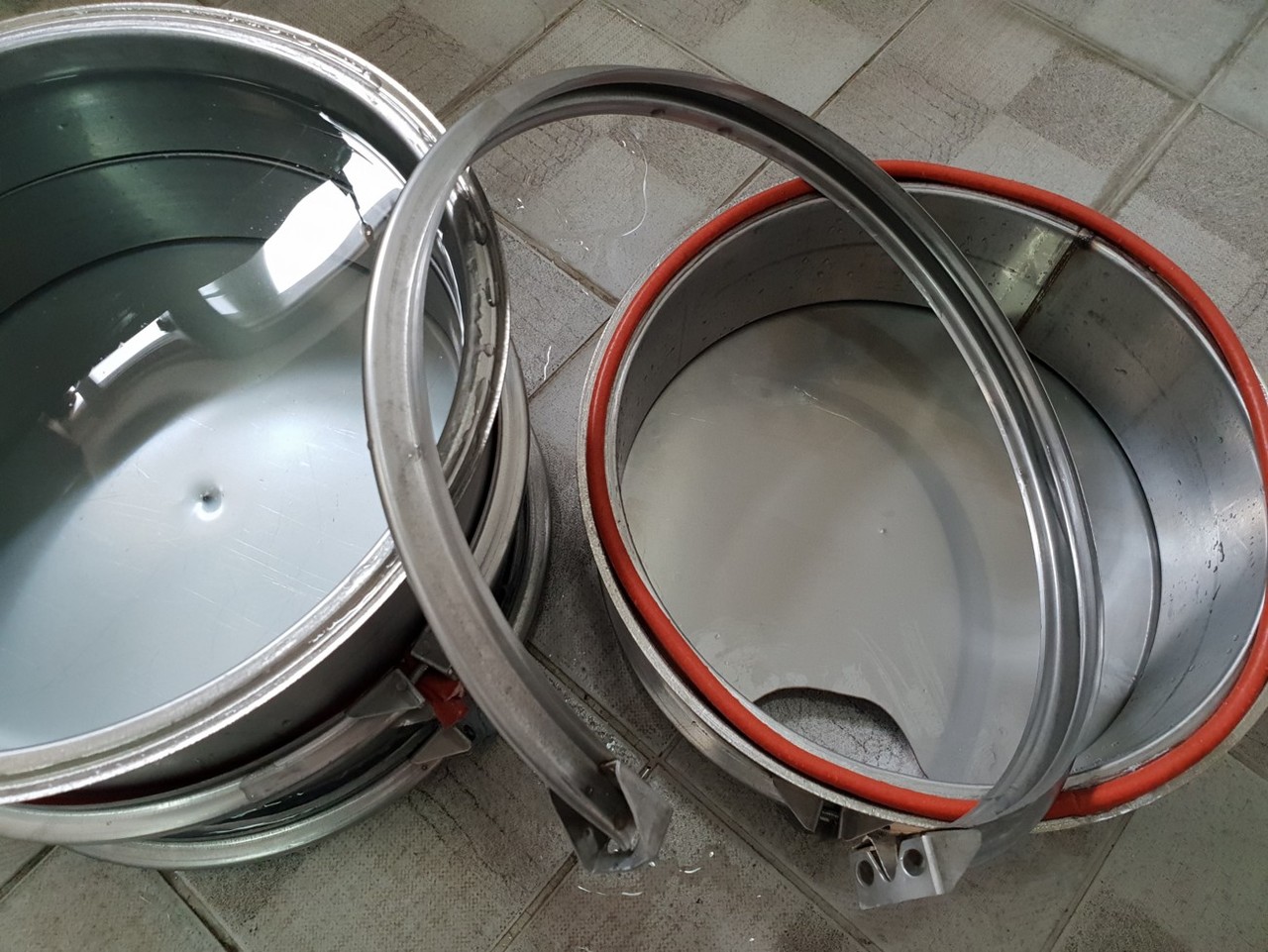

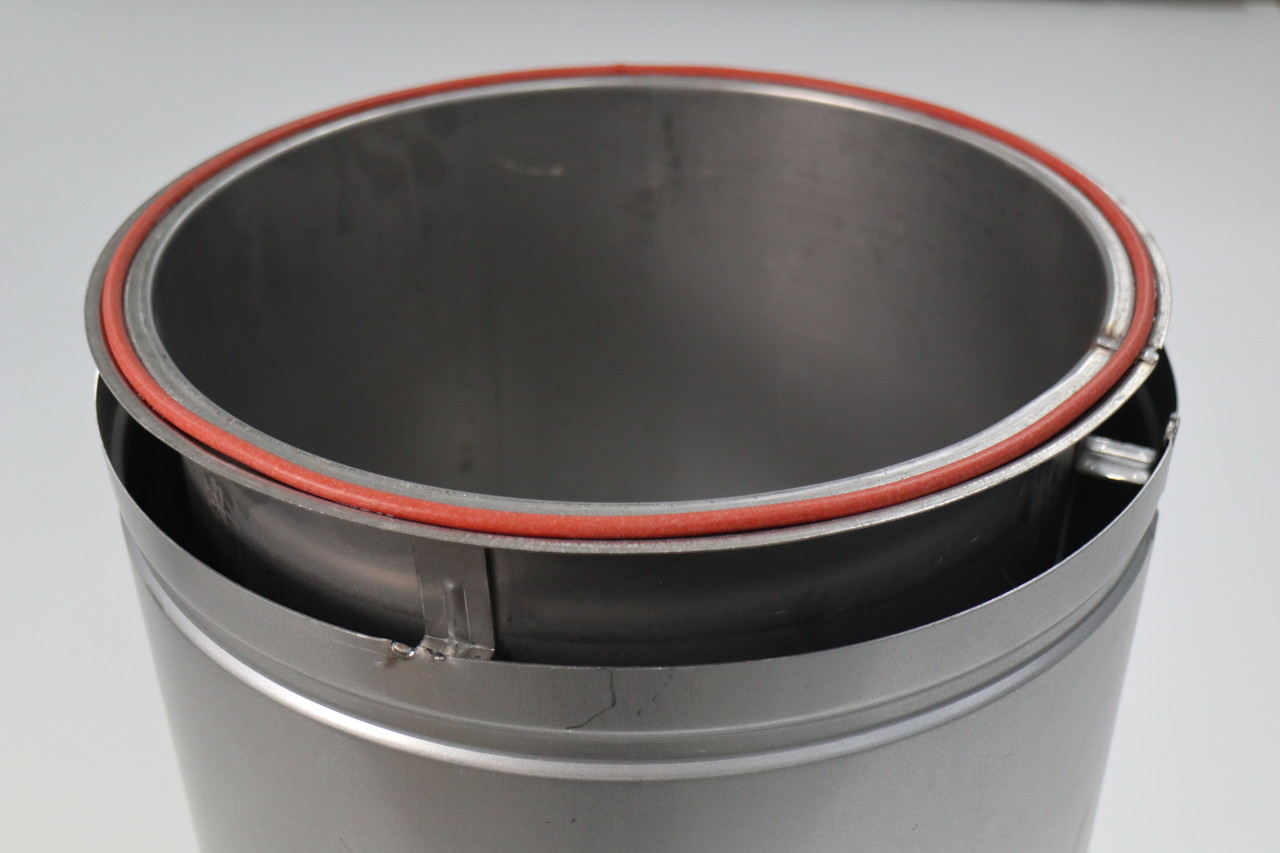

내열 실리콘 패킹
내열 실리콘 패킹

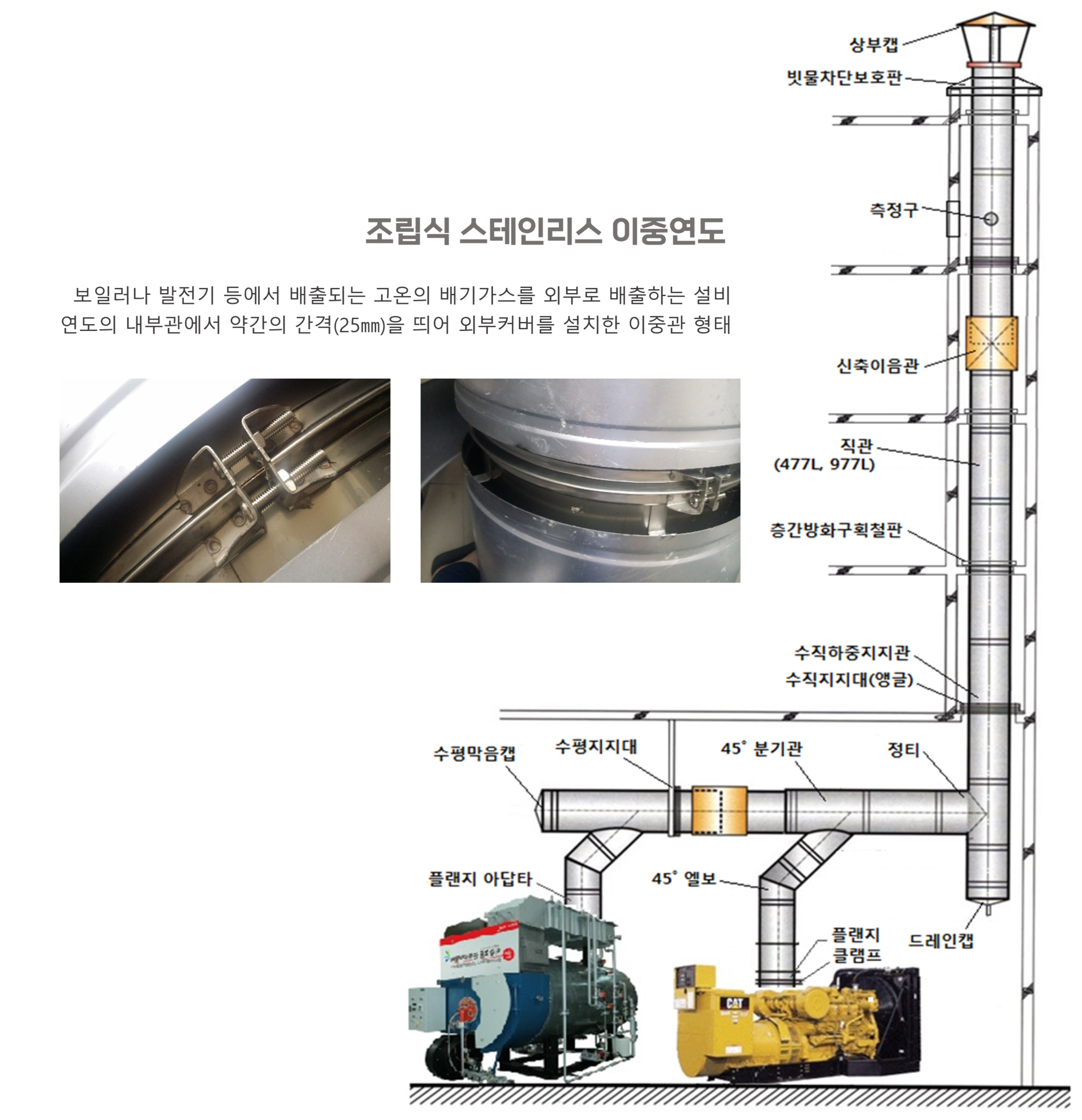

산업용 STS 이중연도의 구성
산업용 STS 이중연도의 구성 :
산업용 STS 이중연도의 부속 :
직관 977mm (Straight 977)
직관 977mm (Straight 977)
직관 477mm (Straight 477)
직관 477mm (Straight 477)
주름이음관 (Bellows Joint)
주름이음관 (Bellows Joint)
신축이음관 (Slip Section)
신축이음관 (Slip Section)
45도 엘보 (Elbow 45)
45도 엘보 (Elbow 45)
30도 엘보 (Elbow 30)
30도 엘보 (Elbow 30)
정티 (Manifold Tee)
정티 (Manifold Tee)
연결티 (Lateral Tee)
연결티 (Lateral Tee)
검사구 (Check Hole)
검사구 (Check Hole)
배수용 티 캡 (Drain Tee Cap)
배수용 티 캡 (Drain Tee Cap)
옥상 후레싱 (Ventilated Trimble)
옥상 후레싱 (Ventilated Trimble)
관경축소관 (Stepped Increaser)
관경축소관 (Stepped Increaser)
연돌 캡 (Stack Cap)
연돌 캡 (Stack Cap)
하중지지관 (Insulated Valve)
하중지지관 (Insulated Valve)
플랜지 접속구 (Flange Adapter)
플랜지 접속구 (Flange Adapter)
마감 갓 (Storm Collar)
마감 갓 (Storm Collar)
V-밴드 (V-Bend)
V-밴드 (V-Bend)
앵글링 (Full angle Ring)
앵글링 (Full angle Ring)
내열실란트 (Sealant)
내열실란트 (Sealant)
산업용 STS 이중연도의 재질 및 두께 :
※ 플랜지의 패킹 : 불연 세라믹패킹(발전기, 고온), 내열 실리콘패킹(보일러, 응축수)
LPF 이중연도 사양
재 질
직경별 재료의 두께
비 고
900A 이하
1,000A ~ 1,500A
1,600A 이상
내 관
STS 304
0.8 T
1.0 T
1.2 T
패킹+내열실란트
외 관
AL 합금강판
0.8 T
0.8 T
1.2 T
실내 설치
STS 304
0.6 T
0.8 T
0.8 T
옥외 노출 시
일반 이중연도 사양
재 질
직경별 재료의 두께
비 고
900A 이하
1,000A ~ 1,500A
1,600A 이상
내 관
STS 304
0.8 T
1.2 T
1.5 T
내열실란트
외 관
AL 합금강판
0.8 T
0.8 T
1.2 T
실내 설치
STS 304
0.6 T
0.8 T
1.2 T
옥외 노출 시

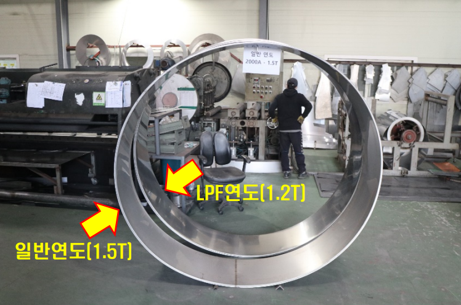

✅ 일반 이중연도와 동일한 시공비로 LPF 연도를 설치하세요
LPF 이중연도는 플랜지에 보강(홈)이 되어 있어 한단계 적은 두께의 강판을 사용하더라도 더 튼튼합니다. 따라서, 플랜지에 홈 가공 작업과 패킹을 설치하여 일반 이중연도와 비슷한 가격으로 시공이 가능합니다. 같은 공사비라면 굳이 일반 이중연도로 설치할 필요가 없습니다. LPF 이중연도로 변경해서 설치를 권장합니다.
