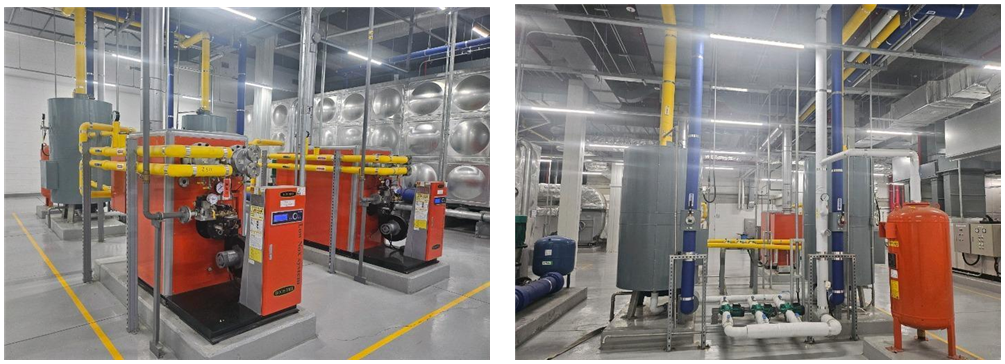

(1) 현황
- 현재 급탕탱크와 온수보일러가 병렬로 연결되어 있는데, 급탕순환펌프와 급탕대류펌프의 토출측 배관에 체크밸브가 설치되어 있지 않아 펌프 운전시 아래와 같은 문제가 발생할 수 있음
- 급탕대류펌프가 1대만 가동되더라도 급탕탱크 2곳의 물을 모두 흡입하여 온수보일러 2대에 모두 급탕이 순환할 수 있는 구조인데, 만일 보일러가 1대만 가동되는 상황이라면 정지된 보일러에 공급된 급탕은 제대로 가열되지 않은 채 공급되게 되므로 급탕온도의 안정적인 유지가 어려울 수 있음
- 급탕순환펌프 3대 중 1대만 가동되더라도 건물에서 되돌아온 환탕이 급탕탱크 2곳 모두에 순환될 수 있는 구조임 (온수보일러가 정지된 급탕탱크쪽으로 공급된 환탕은 제대로 가열되지 않을 수 있음)
아울러, 급탕탱크가 병렬로 설치된 상태에서 각 급탕탱크에 급수가 연결되어 있는데, 각 급탕탱크의 배관이 모두 열려 있는 상태이므로 연결된 온수보일러의 가동 여부와는 관계없이 각 급탕탱크에 낮은 온도의 급수가 공급되게 되고 건물쪽으로 공급되는 급탕도 불특정하게 어느 급탕탱크 쪽의 온수가 공급될지 모르는 상황이 되어 메인 급탕배관의 온도가 크게 흔들릴 수도 있을 것으로 보임
(2) 개선 방안 제안
- 아래와 같이 급탕순환펌프와 급탕대류펌프의 흡입측과 토출측 배관에 체크밸브를 설치하여 펌프가 가동되지 않는 급탕탱크나 온수보일러 쪽으로는 환탕이 순환되지 않도록 개선 필요
- 급탕순환펌프가 가동되는 쪽의 급탕탱크로만 환탕이 공급되고, 급탕대류펌프가 가동되는 쪽의 온수 보일러 쪽으로만 급탕이 공급되도록 하면 충분히 가열된 급탕이 안정적으로 공급될 수 있을 것으로 판단됨
- 아울러, 여름철과 같이 급탕 사용량이 많지 않아 온수보일러를 1대만 가동할 때는 온수보일러를 가동하지 않는 쪽의 급탕탱크에 연결된 급수밸브는 차단해 놓고 사용하는 것이 좋을 듯함

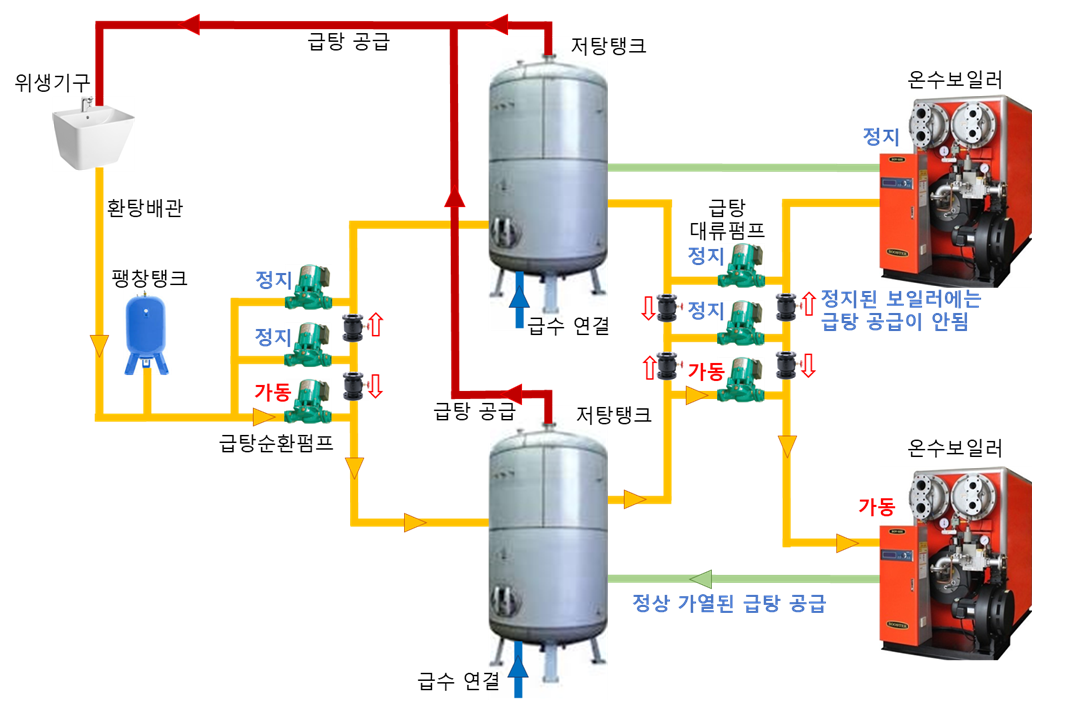

<급탕순환펌프와 급탕대류펌프 주위에 체크밸브 설치 방안>
(1) 현황
- 급탕대류펌프가 1대만 가동되더라도 급탕탱크 2곳의 물을 모두 흡입하여 온수보일러 2대에 모두 급탕이 순환할 수 있는 구조인데, 만일 보일러가 1대만 가동되는 상황이라면 정지된 보일러에 공급된 급탕은 제대로 가열되지 않은 채 공급되게 되므로 급탕온도의 안정적인 유지가 어려울 수 있음
- 급탕순환펌프 3대 중 1대만 가동되더라도 건물에서 되돌아온 환탕이 급탕탱크 2곳 모두에 순환될 수 있는 구조임 (온수보일러가 정지된 급탕탱크쪽으로 공급된 환탕은 제대로 가열되지 않을 수 있음)
아울러, 급탕탱크가 병렬로 설치된 상태에서 각 급탕탱크에 급수가 연결되어 있는데, 각 급탕탱크의 배관이 모두 열려 있는 상태이므로 연결된 온수보일러의 가동 여부와는 관계없이 각 급탕탱크에 낮은 온도의 급수가 공급되게 되고 건물쪽으로 공급되는 급탕도 불특정하게 어느 급탕탱크 쪽의 온수가 공급될지 모르는 상황이 되어 메인 급탕배관의 온도가 크게 흔들릴 수도 있을 것으로 보임
(2) 개선 방안 제안
